浅析冷弯型钢加工发展趋势！

冷弯厂家淮安森海冷弯科技有限公司将通过这边文章带您了解一下冷弯型钢加工的发展趋势。

冷弯型钢主要以碳素钢、优质炭素结构钢、低合金结构钢及不锈钢热轧、冷轧带钢为原料，通过辊式弯曲成型制成各种断面形状的型铜。

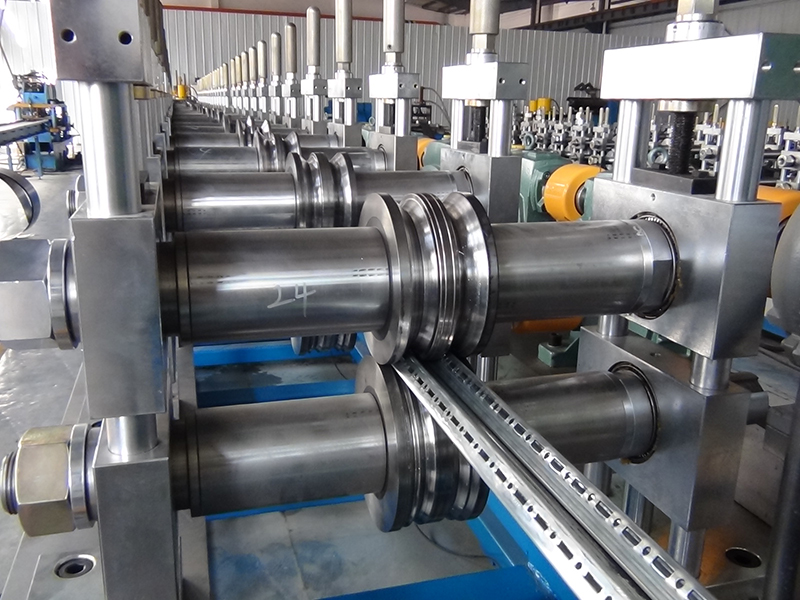

连续冷弯型钢成型机组主要包括开卷、矫直、剪切对焊、储料、成型(焊接、整形)、定尺切断、检查收集和一些专门工序，其设备与高频焊管机组基本相似，但冷弯成型机形式较为多样，根据产品规格可分为通用冷弯型钢成型机组、开口冷弯型钢成型机组、宽幅波型钢板成型机组三大类型，这三类机组结构和产品侧重范围各有不同。通用冷弯型钢机组既能生产断面较简单的非焊接的冷弯型铜产品，又可以生产焊接闭口型材：如：圆管、方矩型及其他异型管材。

从冷弯型钢发展的历程来看，国外生产方矩形钢管的工艺，最初是先冷弯成圆管，再将圆管加热到正火温度，在定径工序由圆管变成方矩形管。其优点是成品钢管残余应力小，角部圆弧半径小。直到如今，英国还一直采用这种工艺。但后来因为能耗和成本较高，国内外冷弯型钢工艺放弃了正火工序，改由高频焊接而成。国内冷弯型钢厂多采用直接成方的生产线。

如今，由于建筑钢结构向厚壁高强度方向延伸，国外又恢复了热成型工艺，而我国尚无热成型方矩形冷弯型钢产品，新的首都博物馆等工程所用热成型冷弯型钢，均从国外以高价进口。例如，日本JFE知多厂HFW高频焊管ф26in(ф660mm)机组生产的方矩管直径250mm~550mm、壁厚6mm~25mm，东日本京滨厂HFW高频焊管ф24in(ф610mm)机组生产的方矩形管直径200mm~550mm、壁厚4.5mm~22mm。它们不仅有中频正火的工序，而且有二次热处理的能力。我国宝钢高频焊管610机组也具备此种能力。

常温下冷弯成型的方矩形管在厚壁时圆角处易开裂，残余应力大，同时焊缝容易形成沟状腐蚀;由于包辛格效应，强度、硬度提高，不利于用户二次加工。我国目前冷弯型钢厂一般只能加工厚度≤14mm的产品。在由“圆变方”的过程中，如果材料延伸率低，即使壁厚较小，也容易引起圆角处出现纵向开裂。我国东北某厂将无缝钢管用冷推式工艺进行“圆变方”制成160mm×60mm×6.5mm矩形管，由于材料是20#钢，延伸率只有16%，有些批次矩形钢管交货后延迟性角部开裂严重，引起用户质量异议。后来该厂无缝钢管采用正火工艺进行“圆变方”，得到合格产品，一般正火温度在850℃~900℃。对于有专家提出的“角部线加热”冷弯型钢方矩形管工艺。西气东输工程感应加热弯管的实验表明，局部加热弯管，其弯曲段焊管性能得到改善，但直线段性能不稳定。因此，笔者认为应对方矩形管整体感应加热。这也就意味着，冷弯工艺上由“圆成方”的生产线更适应热成型的加工方法。

在市场调查中，中国钢协冷弯型钢协会深深感到：用户对冷弯型钢的认识大大提高，对冷弯型钢的优点：如断面形状可以很复杂，生产设备及工艺比较简单，一次性投资小，上马快;组织生产灵活，长度、宽度、厚度任意选择;不受批量限制;产品表面光滑，尺寸精度高;相同断面形状尺寸性能相同，可节约金属材料5%;在工程应用中，是属于高效经济断面钢材，一般可节约金属15—30%，虽然单价高于热轧型材，但工程造价仍低于常用材料，这些特长，决定它生命力强，受到国民经济各行业、各部门的欢迎。

当今，在个性化经济的潮流中，用户对材料品种形状、尺寸精度要求越来越高。如铁路车辆、公路货车都是向专用车辆发展，比重在国外占60%以上。产品的多样化必然带来材料多样化。而冷弯型钢本身就是以专用材为主，而不是通用材，大路货，属于品种多，生产批量不大的生产方式，最适合个性化客户的需求。因此，近年来，国民经济各部门都愿和冷弯型钢行业合作，不断开发新材料、新产品。原来采用热轧型钢的大市场，逐步被冷弯型钢所取代，这是不可抗拒的发展趋势。
